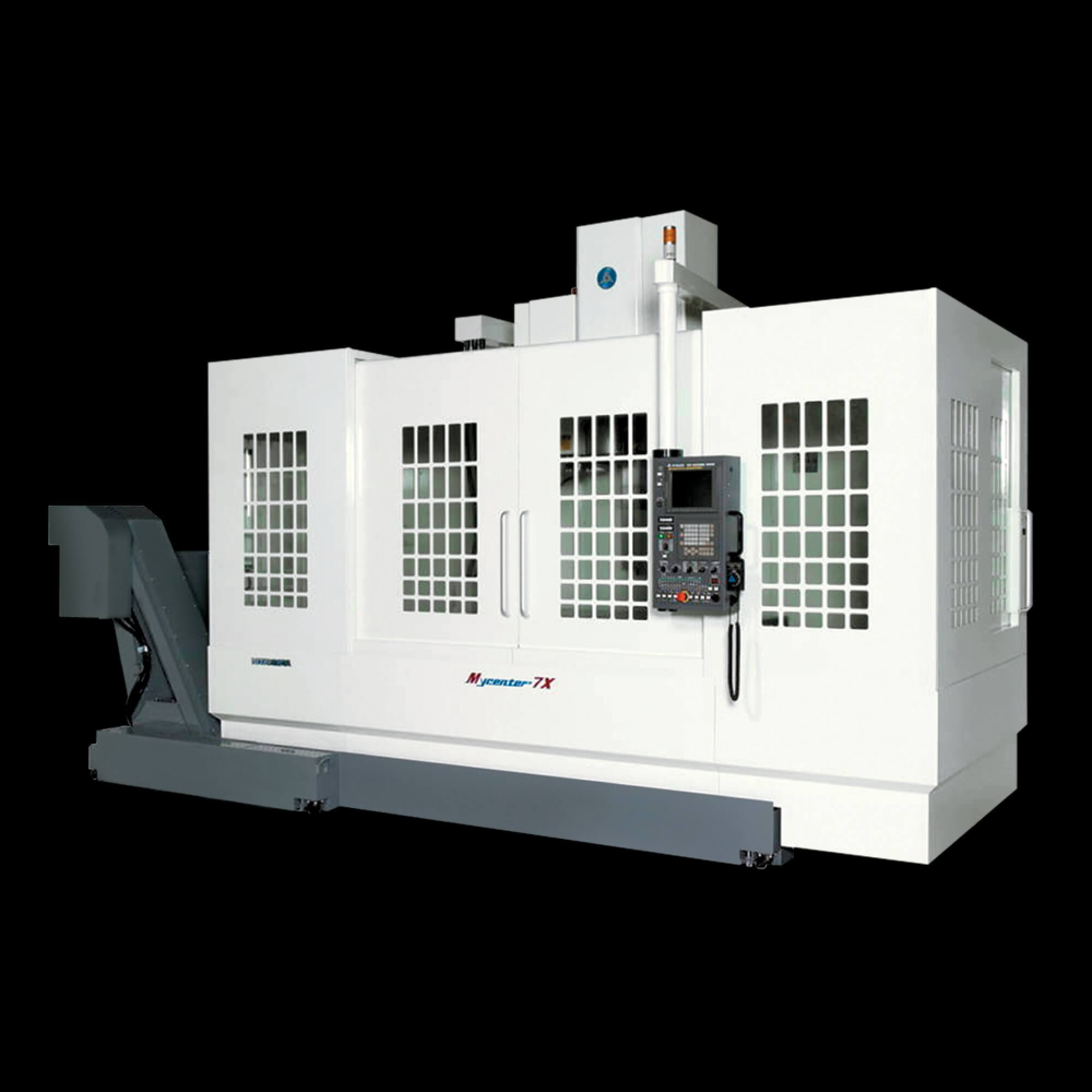

Mycenter-7X#50

Vertikales Hochpräzisions-Bearbeitungszentrum
Technische Daten
Dimensionstabelle:25,6” × 66,9” (650 × 1700 mm)
Achsenverfahrweg
X-Y-Z:
60,2” × 25,6” × 27,0” (1530 × 650 × 686 mm)
Spindelkegel: NST Nr. 50
Drehzahl Hauptspindel:

50... 5000 U/min (20... 10 000 U/min als Option) —

mit Zahnradgetriebe

Anzahl Werkzeuge:30 St. (40, 60 als Option)
Zeit zum Wechseln
der Werkzeuge
(W-W/S-S):
2,5 s /8,5 s
Eilgänge X-Y-Z  × B :945 Zoll/min (24 m/min) × 787,4 Zoll/min (20 m/min)
Leistungsaufnahme:
40 kW
Eigenschaften

• Ideal für die mechanische Bearbeitung von großen Teilen und Spritzgießformen

• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000078”, Wiederholgenauigkeit: ±0,000039”

• Hochfeste Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen

• Kegelspindeln ISO 40 oder ISO 50 zur Auswahl, um maximale Flexibilität der Bearbeitung zu erreichen

• Standardmäßiger Werkzeugwechsler für 30 Werkzeuge mit Option, ersatzweise einen Wechsler für 40 oder 60 Werkzeuge zu wählen

• Betriebsflexibilität mit der Möglichkeit, die 4./5. Achse vor Ort hinzuzufügen

• Höchstleistungs-Zahnspindeln ermöglichen das hohe Drehmoment und hohe Geschwindigkeit, um maximale Flexibilität der mechanischen Bearbeitung zu erreichen
