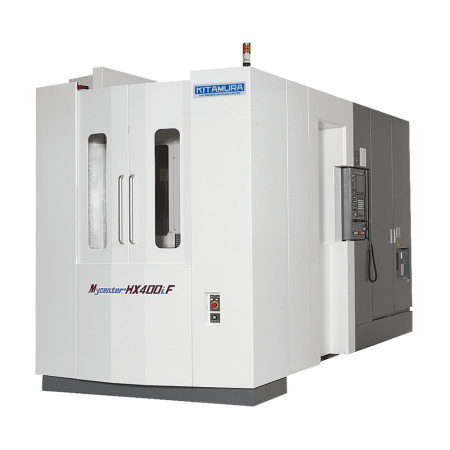

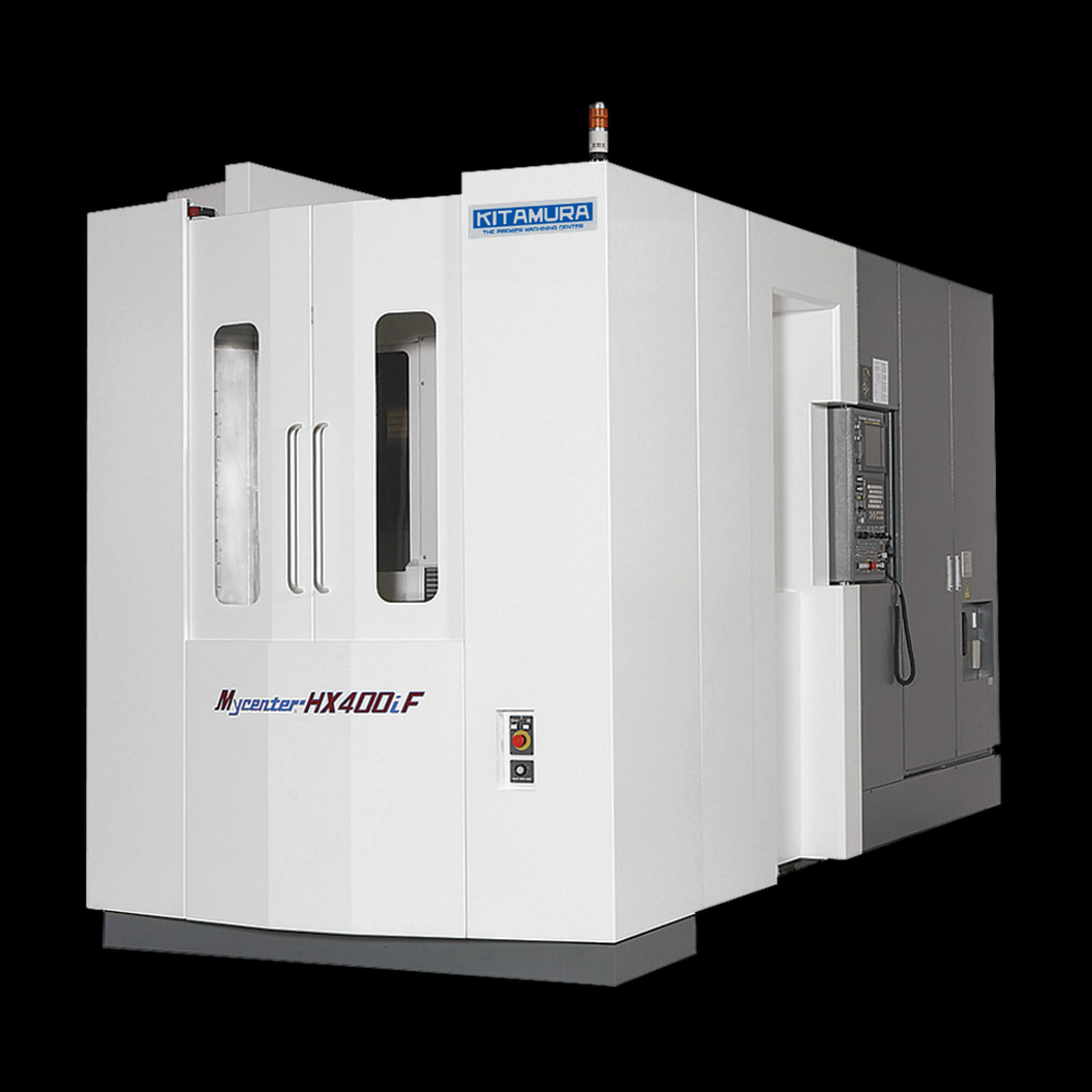

Mycenter-HX400iFTGA

Horizontales Hochpräzisions-Bearbeitungszentrum
Technische Daten
Dimensionstabelle:15,7” × 15,7” (400 × 400 mm)
Achsenverfahrweg
X-Y-Z [mm]:

28,9” × 24” × 24” (735 × 610 × 610 mm)

Spindelkegel: NST Nr. 40
Drehzahl Hauptspindel:35... 13 000 U/min (20 000 U/min als Option) —
mit Zahnradgetriebe, 4-stufig
Anzahl Werkzeuge:50 St. (100, 150, 200 als Option)
Zeit zum Wechseln
der Werkzeuge
(W-W/S-S):
1,0 S /3,2 S
Eilgänge X-Y-Z × B:1969 Zoll/min (50 m/min) × 15 000 Grad/min
Leistungsaufnahme:50kW
Eigenschaften

• Hochwertige Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen

• Vollwertiger 4-Achsen-Drehtisch mit Drehskala mit hoher Auflösung

• 2-Reihen-Austrag für Späne und inneres Gelenkband zur Verbesserung des Späneaustrags

• Doppelkontaktspindel mit Zahnradgetriebe und Drehgeschwindigkeit von 13 000 U/min erzeugt starkes Drehmoment bei niedrigem Drehzahl mit der Möglichkeit der Feinbearbeitung

• Patentierter Antrieb in Richtung einer Achse vom gepaarten Kugelgewindetrieb/vom gekuppelten Servomotor

• Übergroßer Arbeitsbereich. Größe des bearbeiteten Details: Durchmesser 25,6” (650 mm) × Höhe 37,8” (960 mm)

• Palettenwechsler mit 2 Positionen und Werkzeugwechsler für 50 Werkzeuge - beide mit der Möglichkeit zur Erweiterung vor Ort
