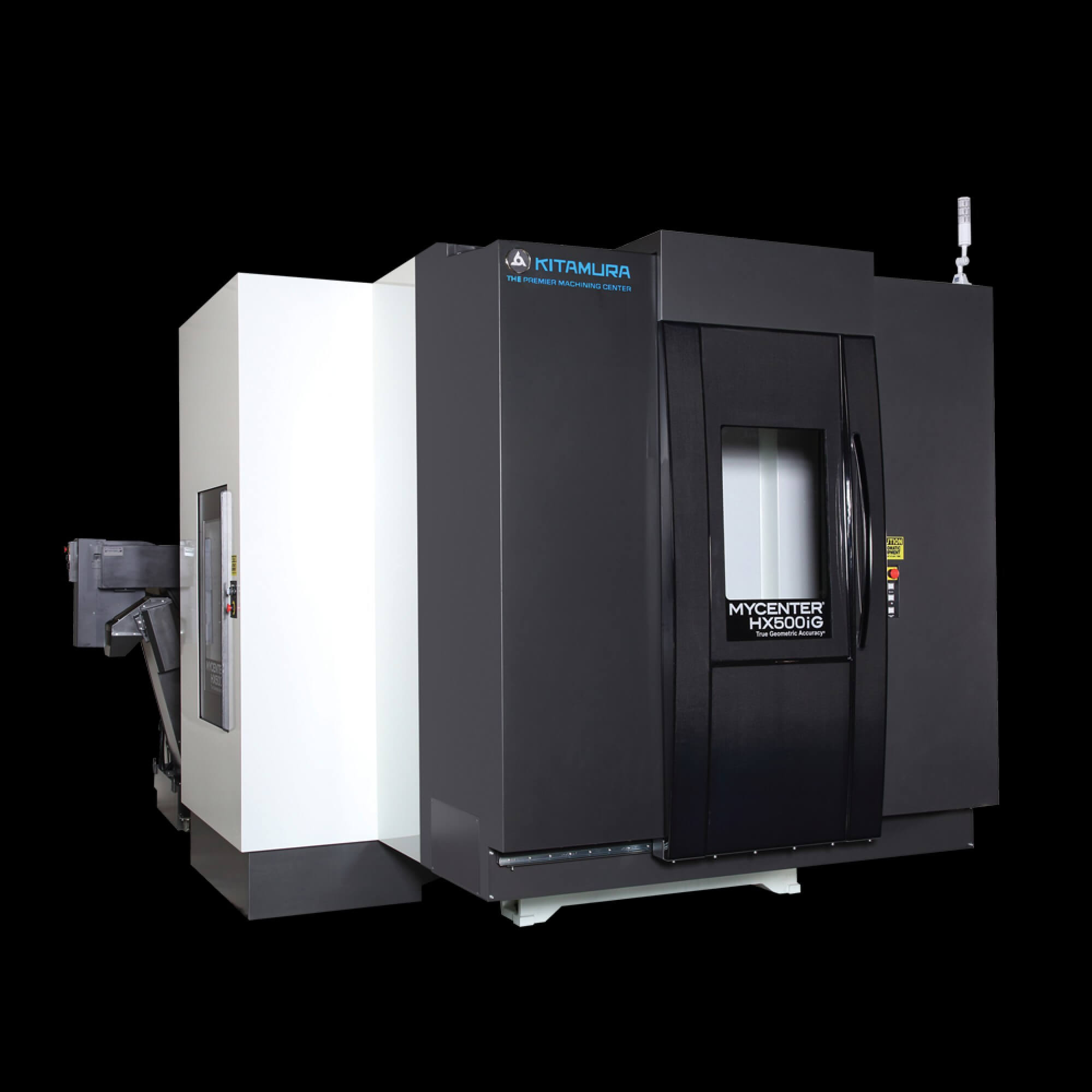

Mycenter-HX500iG#40

Horizontal-Bearbeitungszentrum
Technische Daten

Dimension:

19,7” × 19,7” (500 × 500 mm)

Verfahrweg
(axial X, Y, Z):

34,3” × 31,5” × 36,6”
(870 × 800 × 930 mm)

Spindelkegel: NST № 40

Drehzahlbereich
Spindel :

20… 20 000 U/min – mit vierstufigem Getriebe

Werkzeugwechsler:

50 Stück. (100, 150, 200 als Option)

Werkzeugwechselzeit
(Werkzeug zu Werkzeug,
Span zu Span)

1,3 sek. / 3,8 sek.
Eilgang
(axial X, Y und Z x um B-Achse):
2362 inch/min
(60 m/min) × 12 000 U/min
Gesamtleistungsbedarf:55kW
Eigenschaften
  • Getriebe-Konfigurationen:
    ISO 40, 20 000 U/min und ISO 50, 12 000 U/min. Als Option wird eine Spindel mit HSK angeboten.

  • Poistioniergenauigkeit über den gesamten Verfahrweg:  ±0,000078”, Wiederholgenauigkeit±0,000039”
  • Konstruktion mit Flachführungen und direktem Wegmeßsystem für alle Achsen und zwei Kugelrollspindeln in der X, Y Achse.

  • Vollwertiger 4-Achsen-Drehtisch  für 360° Bearbeitung

  • Weltweit einmaliger Eilgang bei Flachführungen von 2362 inch/min

  • Der standardmäßige Palettenwechsler ermöglicht zusätzliche höchste Effizienz unter Betriebsbedingungen

  • Überholt die Konkurrenz in Arbeitsfläche und Verfahrwegen!
