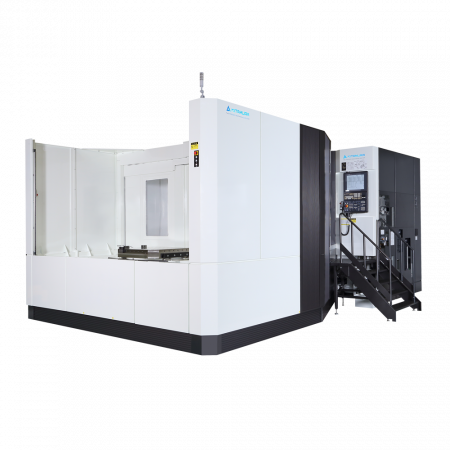

Mycenter-HX1000G/HX1250G Horizontal-Bearbeitungszentrum
Technische Daten
| Dimensionstabelle: | 39,37” x 39,37” (1,000 x 1,000mm) |
| 49,2” x 49,2” (1,250 x 1,250mm) | |
| Achsenverfahrweg (X, Y, Z): | 80,31” x 51,97” x 53,94” (2,040 x 1,320 x 1,370mm) |
| Spindelkegel: | NST No. 50 |
| Drehzahl Hauptspindel: | 20~8.000 U/min (35~12.000 U/min als Option), 4-Stufen-Getriebe |
| Anzahl Werkzeuge: | 150 Stk. (200 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
3.0 s/7.0 s |
| Eilgänge (X,Y,Z): | 1,417 Zoll/min (36m/min) |
| Leistung: | 80KVA |
Eigenschaften
• Solide Flachführungsdesign kombiniert mit der Steifigkeith des hochwertigen Meehanit-Guesses
• Positionierungsgenauigkeit: ±0.002mm/voller Hub, Widerholgenauikeit: 0.001mm
• Lineare Skalenrückkopplung auf X-, Y-, Z-Achsen
• Vollrundtisch mit 4 Achsen sowie mit hochauflösender Drehskala
• Maximal Werkstückgrö ß e 80,71” Ø x 611,02” Höhe. Tischtragfähigkeit von 14,520kg
• Patentiertes Doppelkugelgewindetrieb-/Doppelservomotor-Antriebssystem
• Flexibilität mit der Möglichkeit eine 5. Achse Nachzurüsten
