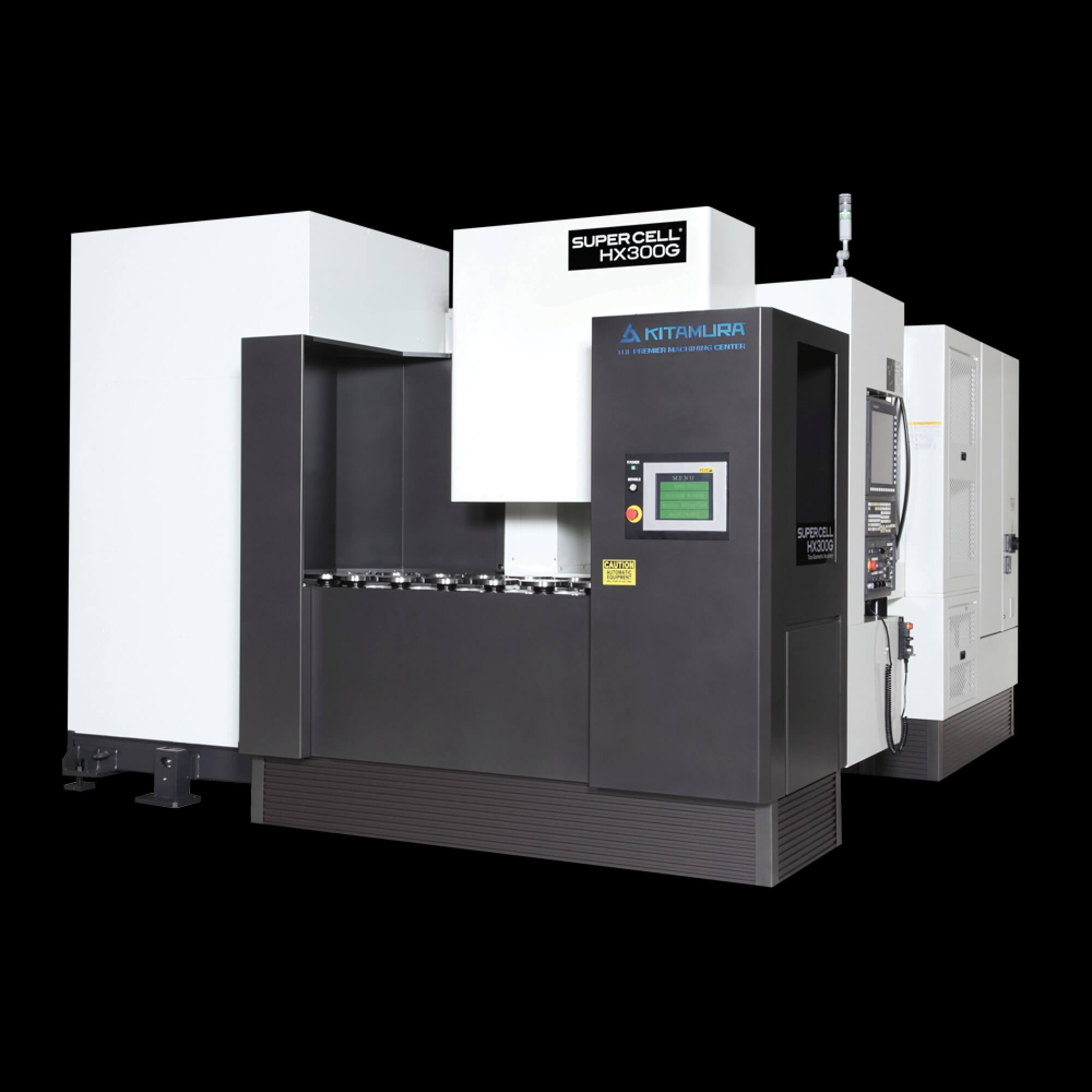

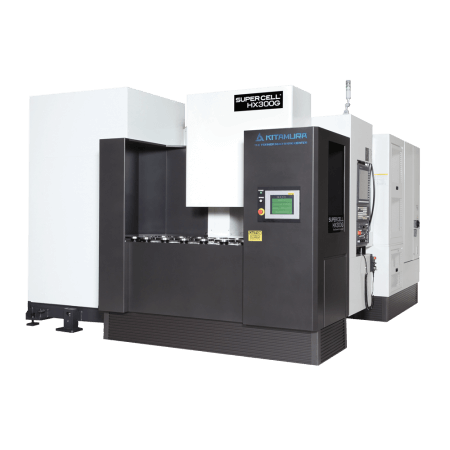

Supercell-300G
5-Achsen Bearbeitungszentrum
Technische Daten
Dimensionstabelle: Ø200mm (7,9”)
Achsenverfahrweg (X, Y, Z): 18,1” x 20,1” x 18,1”
(460 x 510 x 460mm)
Achsenverfahrweg (A, B): -120 to +30 deg. /0~360 deg.
Spindelkegel: NST No. 40
Drehzahl Hauptspindel: 200~20,000 U/min
Anzahl Werkzeuge: 174 Stk. (230,258,314 Opt.) Matrix Style
Werkzeugwechselzeit
(W-zu-W/S-zu-S):
1.3 s/2.5 s
Eilgänge
 (X, Y, and Z):
2,362 Zoll/min (60m/min)
Eilgänge (A, B): 18,000 Grad/min (50 U/min)
Leistung: 55KVA
Eigenschaften

• Die horizontale Konfiguration sichert optimale Betriebsflexibilität für einen Werkzeugwechsel bei der mechanischen Bearbeitung auf dem automatisierten Bearbeitungszentrum

• Positioniergenauigkeit: ±0.002mm Vollhub, Wiederholbarkeit: ±0.001mm

• Optimal für automatisierte Einzel- und Großserienbearbeitung

• Standardmäßiger Palettenwechsler verfügt über 20 Positionierungen und Erweiterungsmöglichkeit bis zu 80 Palettentischen

• Starre Meehanite-Konstruktion mit kräftigem Führungssystem der Rollenumlaufschuhe für Längsverschiebung

• Leistungsstarke eingebaute zweifach gelagerte Spindel mit Drehzahlbereich 20 000 U/min

• Das Handlingsystem der bearbeitenden Werkstücke spart die Zeit der Handhabung von Palettentischen und funktioniert nach dem Prinzip „just in time“
