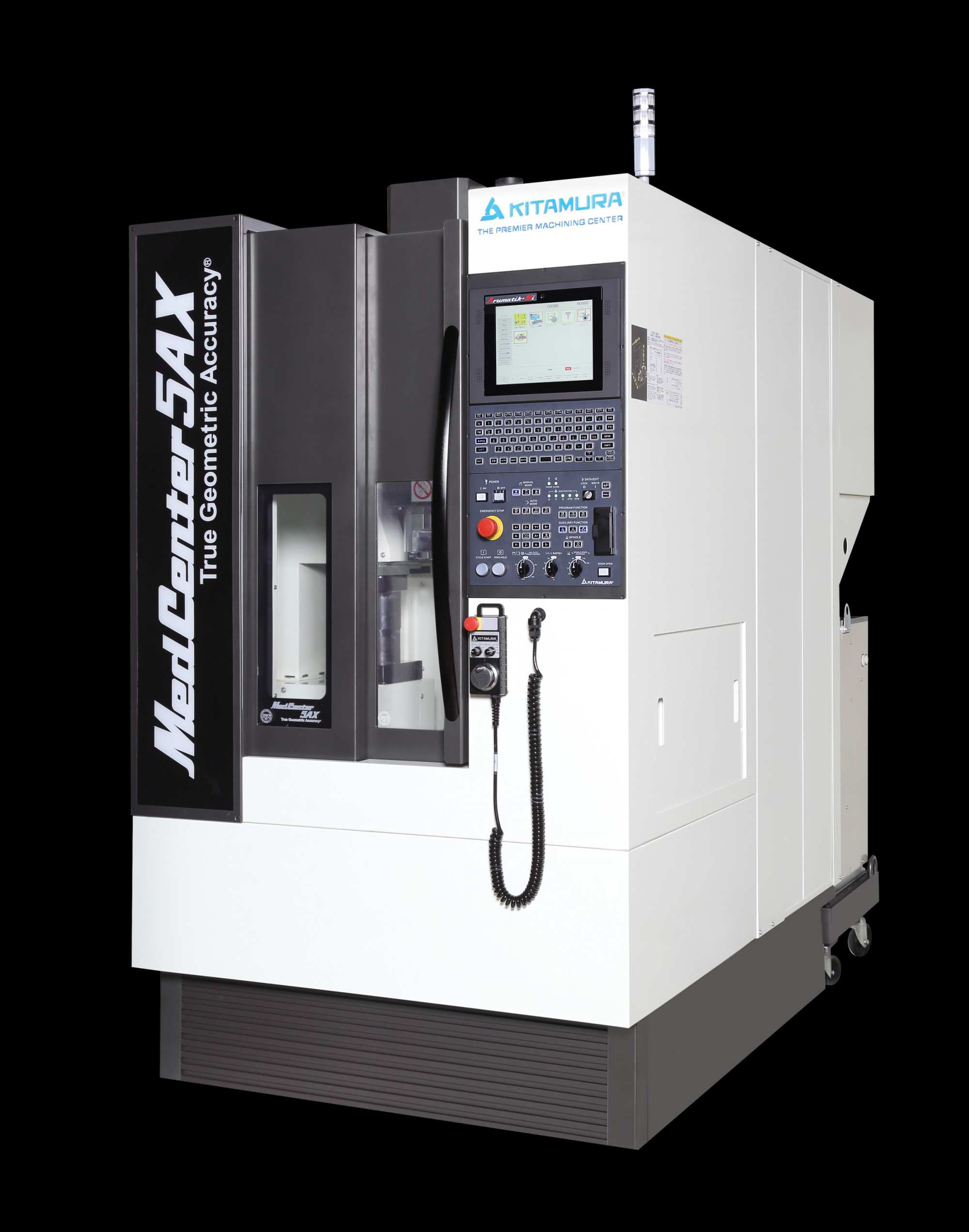

MedCenter5AX
5-Axis Vertical Machining Center
Technische Daten
Dimensionstabelle:Drehdurchmesser Ø170mm (6.7”)
Achsenverfahrweg X-Y-Z [mm]:

254 × 330 × 330mm (10" x 13" x 13")

 Achsenverfahrweg A-C: +/-120°, 0 bis 360°
Spindelkegel: HSK-E40
Drehzahl Hauptspindel:300 bis 30000 U/min
Anzahl Werkzeuge:40
Zeit zum Wechseln
der Werkzeuge
(W-W/S-S):
1.5sec (T-T)
Eilgänge X-Y-Z × B: 60 m/min entlang
X und Y, 50 m/min entlang Z
Eilgänge A-C:36000°/min (100 U/min), 72000°/min (200 U/min)
Leistungsaufnahme:
30KVA
Eigenschaften

• Ideal für die simultane 5-Achs-Bearbeitung von kleinen Teilen (z.B. Medizinisch) mit höchster Präzision, Mikrobearbeitung

• Positioniergenauigkeit: ±0,002 mm (±0.000079″) Vollhub, Wiederholgenauigkeit: ±0,001 mm (± 0,000039")

• Kompaktes Design mit einer Grundfläche von 1,2 x 2,1 m (4‘ x 7‘)

• Leistungsstarke Hochgeschwindigkeit 30000 U/min HSK-E40 25 HP Direktantrieb, spindel

• 40 Werkzeug, Fixed Pot ATC mit maximalem Werkzeuggewicht von 2 kg (4.4 Lbs)

• Hochpräzises Paket – Glasmaßstab & Drehgeber (Linear & rotary scales), 67 Millionen Impulsgebertechnologie, Kugelrollspindel mit 16 mm Steigung

• Optionaler APC mit 12 Stationen erhältlich 280 x 280 mm (11″ x 11″) Tisch
