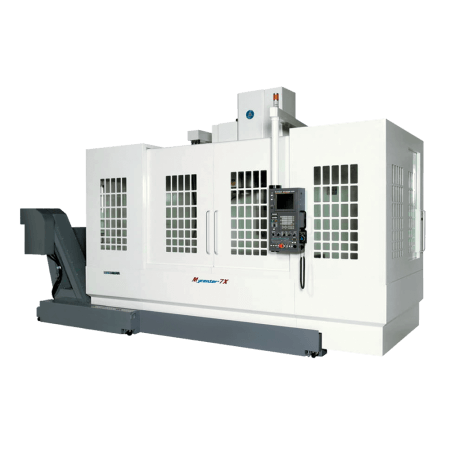

Mycenter-7X#40 Vertikales Hochpräzisions-Bearbeitungszentrum
Technische Daten
Dimensionstabelle: | 25,6” x 66,9” (650 x 1,700mm) |
Achsenverfahrweg (X,Y,Z): | 60,2” x 25,6” x 27,0” (1,530 x 650 x 686mm) |
Spindelkegel: | NST No. 40 |
Drehzahl Hauptspindel: | 20~10.000 U/min, 4-Stufen-Getriebe |
Anzahl Werkzeuge: | 30 Stk. (40, 60 als Option) |
Werkzeugwechselzeit (W-zu-W/S-zu-S): |
2.0 s/6.5 s |
Eilgänge (X, Y x Z): | 945 Zoll/min (24m/min) x 787 Zoll/min (20m/min) |
Leistung: | 40KVA |
Eigenschaften
• Ideal für die mechanische Bearbeitung von großen Teilen und Spritzgießformen
• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000078”, Wiederholgenauigkeit: ±0,000039”
• Hochfeste Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen
• Kegelspindeln ISO 40 oder ISO 50 zur Auswahl, um maximale Flexibilität der Bearbeitung zu erreichen
• Standardmäßiger Werkzeugwechsler für 30 Werkzeuge mit Option, ersatzweise einen Wechsler für 40 oder 60 Werkzeuge zu wählen
• Betriebsflexibilität mit der Möglichkeit, die 4./5. Achse vor Ort hinzuzufügen
• Höchstleistungs-Zahnspindeln ermöglichen das hohe Drehmoment und hohe Geschwindigkeit, um maximale Flexibilität der mechanischen Bearbeitung zu erreichen
