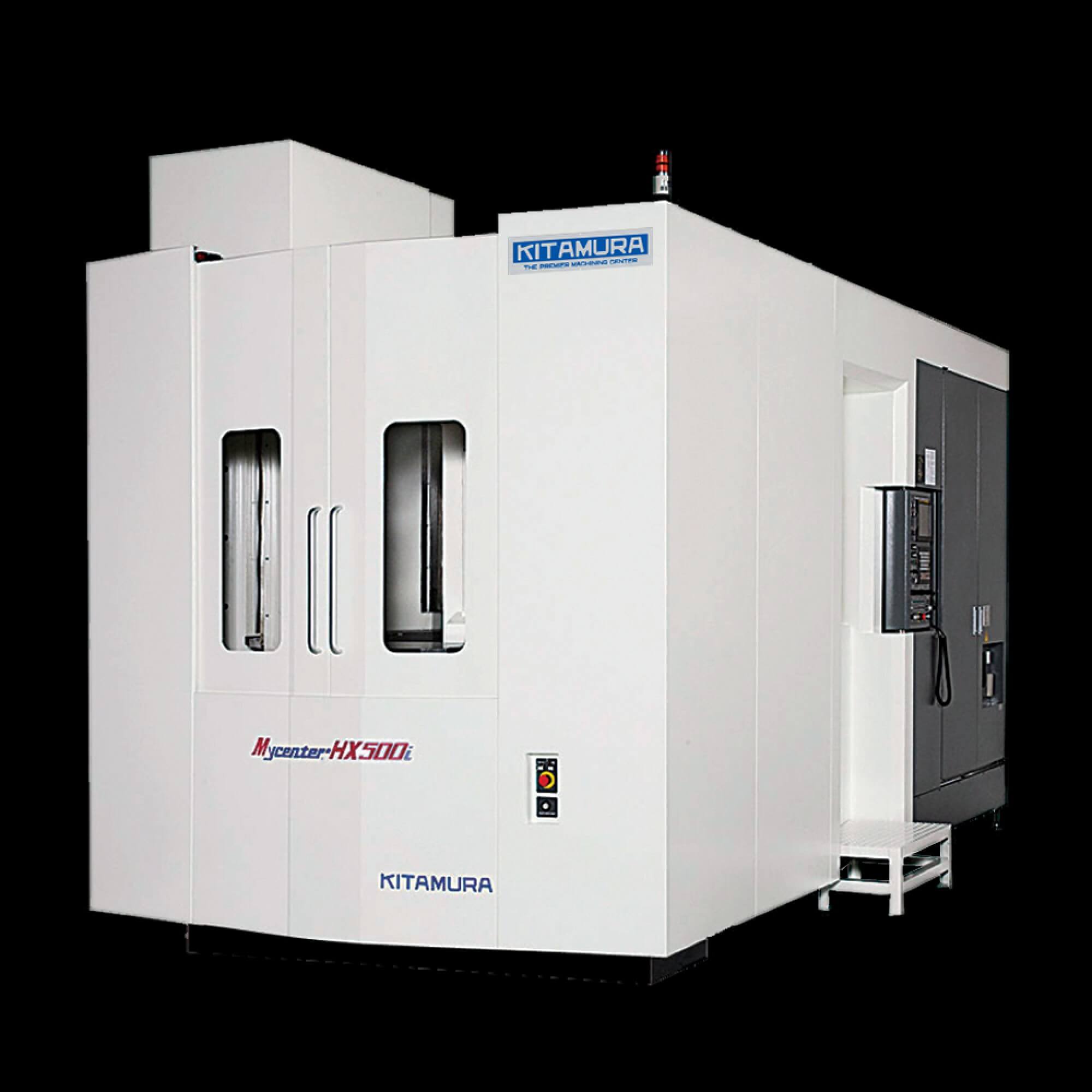

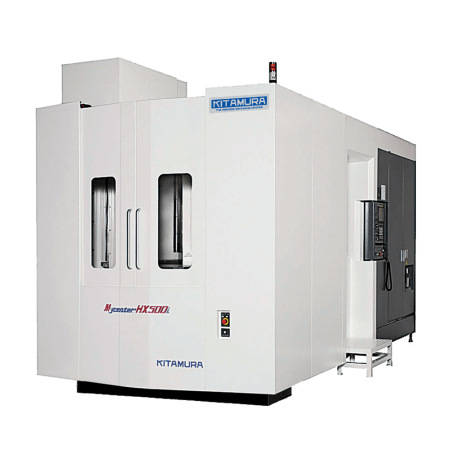

Mycenter-HX500iTGA Horizontales Hochpräzisions-Bearbeitungszentrum
Technische Daten
| Dimensionstabelle: | 19,7” x 19,7” (500 x 500mm) |
| Achsenverfahrweg (X, Y, Z): | 34,3” x 28,0” x 26,0” (870 x 710 x 660mm) |
| Spindelkegel: | NST No. 50 |
| Drehzahl Hauptspindel: | 35~12.000 U/min (8.000 U/min als Option), 4-Stufen-Getriebe |
| Anzahl Werkzeuge: | 50 Stk. (100, 150, 200 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
2.5 s/5.5 s |
| Eilgänge (X,Y,Z x B): | 1,969 Zoll/min (50m/min) x 300 U/min (15,000 Grad/min) |
| Leistung: | 55 KVA |
Eigenschaften
• Hochwertige Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen
• Vollwertiger 4-Achsen-Drehtisch mit Drehskala mit hoher Auflösung
• 2-Reihen-Austrag für Späne und inneres Gelenkband zur Verbesserung des Späneaustrags
• Doppelkontaktspindel mit Zahnradgetriebe und Drehgeschwindigkeit von 12 000 U/min erzeugt starkes Drehmoment bei niedrigem Drehzahl mit der Möglichkeit der Feinbearbeitung
• Patentierter Antrieb in Richtung einer Achse vom gepaarten Kugelgewindetrieb/vom gekuppelten Servomotor
• Übergroßer Arbeitsbereich. Größe des bearbeiteten Details: Durchmesser 31,5” × Höhe 42,9”
• Palettenwechsler mit 2 Positionen und Werkzeugwechsler für 50 Werkzeuge - beide mit der Möglichkeit zur Erweiterung vor Ort
