Dimensionstabelle: | Ø Drehdurchmesser 39,7” (1008 mm) |
Achsenverfahrweg X-Y-Z [mm]: | 46,85” × 52,56” × 30,11” (1190 × 1335 × 765 mm) |
Achsenverfahrweg A-C: | -120°... +30° /0°... 360° |
Spindelkegel: | NST Nr. 50 |
Drehzahl Hauptspindel: | 20... 12 000 U/min — mit Zahnradgetriebe, 4-stufig |
Anzahl Werkzeuge: | 60 St. (100 als Option) |
Zeit zum Wechseln der Werkzeuge (W-W/S-S): | 3,3 S /9,7 S |
Eilgänge X-Y-Z × B: | 1969 Zoll/min (50 m/min) entlang X und Y, 1181 Zoll/min (30 m/min) entlang Z |
Leistungsaufnahme: | 65 kW |

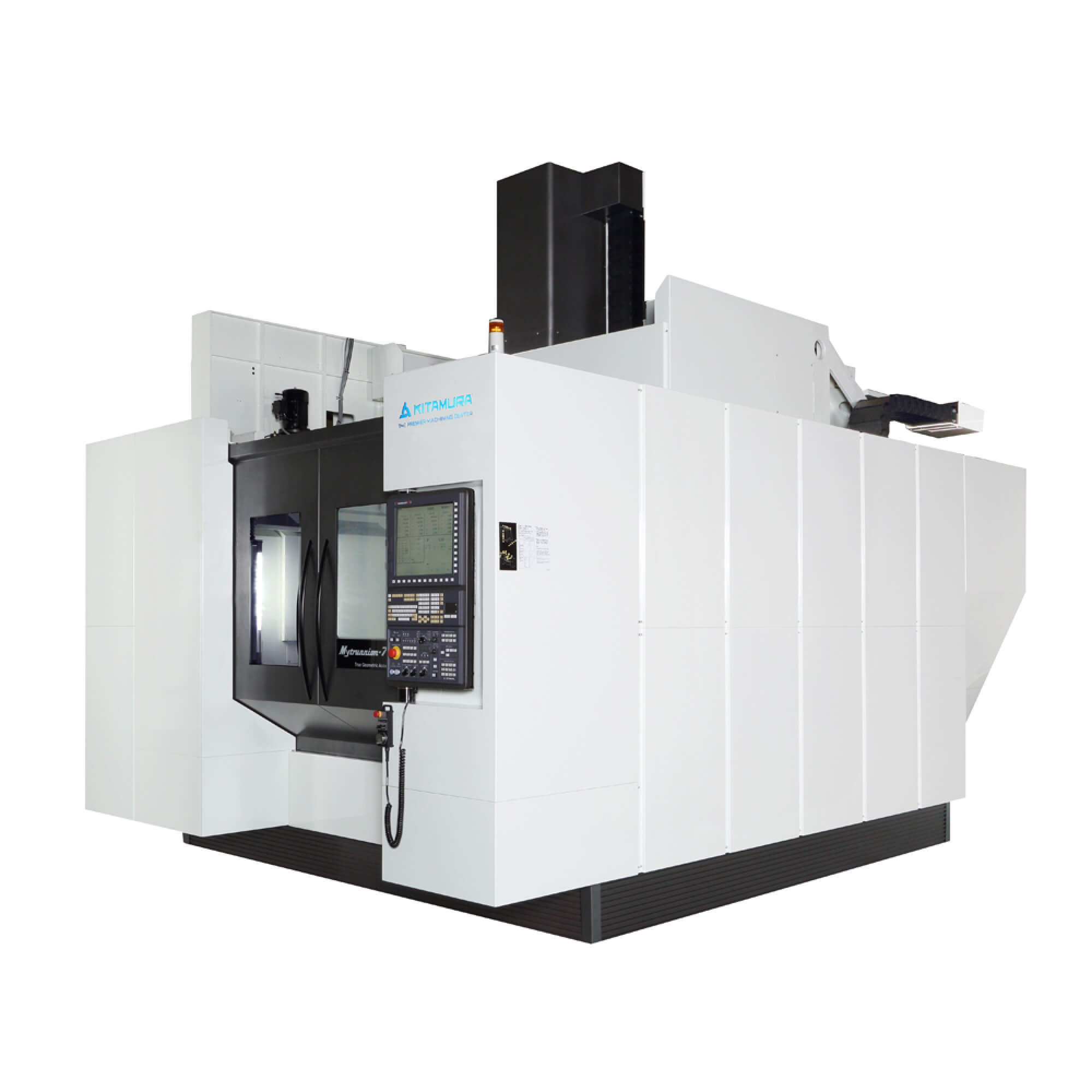

• vertikales 5-Achsen Bearbeitungszentrum passt ideal zu großformatigen Aufgaben in höchstpräzisen Luft- und Raumfahrtapplikationen
• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000079”, Wiederholgenauigkeit: ±0,000039”
• Möglichkeit der vollwertigen Simultanansteuerung von 5 Achsen
• Hochleistungs-Doppelkontaktspindel 15HP mit Zahnradgetriebe mit optimalen Arbeitscharakteristiken, ISO 50, Drehgeschwindigkeit von 12 000 U/min
• Rückkopplung mit Hilfe der Messleisten an allen Achsen
• Hochwertige Konstruktion aus Meehanite fördert Reduzierung der Vibration und Verbesserung der Oberflächenbearbeitung
• Spielfreier Typ der Rollenkurve für 4./5. Achse des Drehtisches
• Hohe Vortriebsgeschwindigkeiten bei Eilgängen von 1969 Zoll/min (entlang X, Y), 1181 (entlang Z) Sehr hohe Kennwerte für eine Maschine dieser Größe
